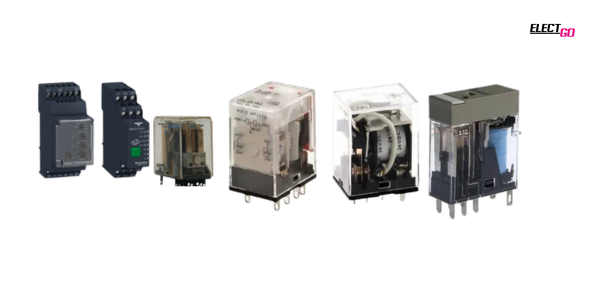

Apa itu Relay
Relay adalah komponen elektronik penting yang berfungsi sebagai saklar otomatis, mengendalikan aliran listrik antara dua titik di sirkuit. Terdiri dari dua bagian utama, yaitu elektromagnet (Coil) dan mekanikal (Switch). Biasanya digunakan untuk mengendalikan peralatan listrik yang membutuhkan daya lebih besar dari sinyal kontrol, relay memainkan peran kunci dalam berbagai aplikasi industri dan rumah tangga. Dalam artikel ini, kita akan menggali lebih dalam tentang relay, cara kerjanya, berbagai jenisnya, serta aplikasi praktisnya di dunia elektronik.
Fungsi Utama Relay
Relay berfungsi untuk mengontrol arus listrik, dapat mengubah arus listrik kecil menjadi arus yang lebih besar dengan prinsip elektromagnetik. Relay berguna terutama di sirkuit yang melibatkan tegangan besar atau membutuhkan pemutusan dan penyambungan yang cepat. Berikut fungsi relay berdasarkan penggunaannya:

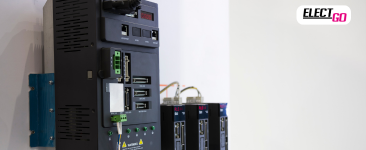

Perantara dalam Sistem PLC
Karena PLC memiliki batasan dalam kapasitas arus, relay berfungsi sebagai perantara untuk menghubungkan PLC ke kontaktor yang lebih besar, memungkinkan PLC mengontrol perangkat listrik lebih besar secara tidak langsung.
Pelajari lebih lanjut apa itu PLC
Kontrol Motor AC
Relay memungkinkan pengontrolan berbagai jenis motor, seperti motor kipas, pompa pendingin, dan motor kompresor dalam sistem pendingin
Pengendalian Sistem Kontrol Digital
Relay membantu sistem kontrol digital beradaptasi dengan sinyal bertegangan rendah, memungkinkan sensitivitas sedang dan tindakan switching yang cepat

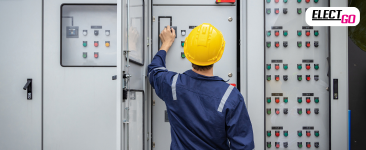

Pengontrol Panel Listrik
Relay digunakan dalam panel listrik untuk mengendalikan kontaktor berkapasitas besar, yang tidak bisa diatur langsung oleh perangkat kecil seperti PLC
Fungsi Penundaan Waktu (Time Delay)
Relay dapat digunakan untuk fungsi penundaan waktu, memungkinkan kontrol waktu pada sirkuit yang membutuhkannya.

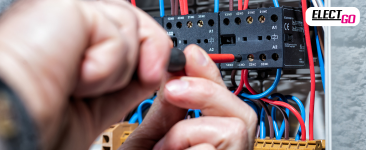

Perlindungan Komponen Elektrik
Relay melindungi komponen seperti klakson kendaraan dari kerusakan yang diakibatkan oleh tegangan lebih atau hubungan pendek. Relay juga dapat melindungi motor dari kelebihan tegangan.
Pengendali Arus Besar dengan Arus Kecil
Relay dapat mengubah arus listrik kecil menjadi aliran yang lebih besar menggunakan elektromagnetisme, seperti yang digunakan pada starter kendaraan

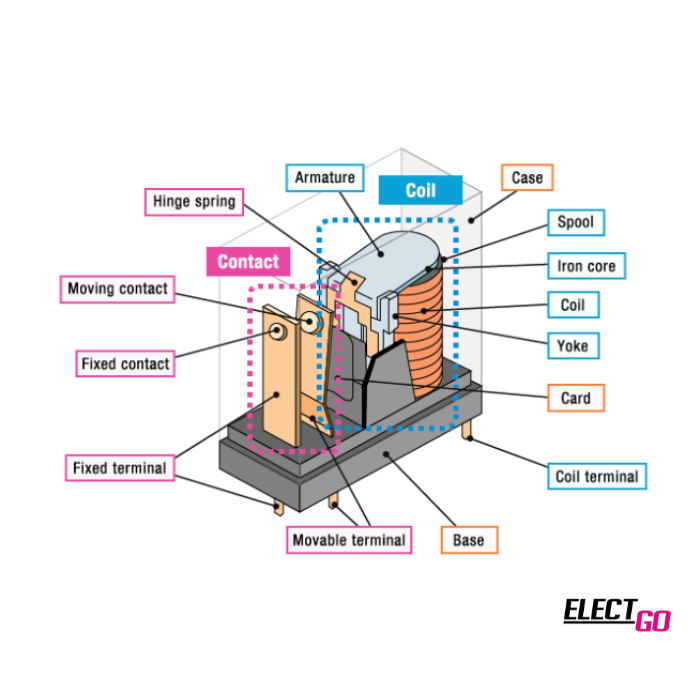

Komponen Utama Relay
Relay pada dasarnya terdiri dari empat komponen utama:
1. Electromagnet (Coil)
Ini adalah bagian yang menghasilkan medan magnet ketika arus listrik mengalir, yang kemudian menarik atau menggerakkan armature. Gulungan kawat yang menghasilkan medan magnet ketika arus listrik mengalir melaluinya.
2. Switch Contact Point (Saklar)
Saklar ini adalah bagian yang terhubung ke armature. Ketika armature bergerak, saklar akan berpindah posisi, yang memungkinkan arus listrik mengalir atau berhenti. Saklar ini memiliki dua kondisi:
- Normally Close (NC): Kondisi awal saklar yang tertutup, memungkinkan arus mengalir tanpa aktivasi.
- Normally Open (NO): Kondisi awal saklar yang terbuka, yang akan menutup ketika relay diaktifkan.
3. Spring
Komponen ini mengembalikan armature ke posisi semula ketika medan magnet hilang atau ketika relay tidak aktif.
4. Armatur
Berfungsi sebagai tuas penghubung yang berubah posisi saat medan magnet aktif.
Cara Kerja Relay
Relay bekerja dengan prinsip elektromagnetik, di mana aliran arus listrik menciptakan medan magnet yang menarik kontak saklar, mengubah status dari "terbuka" menjadi "tertutup". Prinsip ini memungkinkan relay untuk mengalihkan arus yang lebih besar menggunakan sinyal yang lebih kecil.
Langkah-Langkah Cara Kerja Relay
- Arus Dialirkan ke Kumparan Elektromagnetik: Kumparan menerima arus dan menciptakan medan magnet.
- Armatur Bergerak: Medan magnet menarik armatur, yang kemudian mengubah posisi kontak saklar.
- Kontak Saklar Terhubung: Kontak saklar menghubungkan atau memutuskan sirkuit utama sesuai kebutuhan.
Jenis-Jenis Relay
Jenis-Jenis Relay Relay memiliki banyak jenis, masing-masing dirancang untuk aplikasi tertentu. Berikut adalah beberapa jenis relay berdasarkan prinsip kerja, fungsi, dan penggunaannya:
Relay berdasarkan prinsip kerja:
Relay berdasarkan prinsip kerja berarti relay diklasifikasikan berdasarkan cara atau mekanisme kerjanya untuk mengalihkan atau mengontrol arus listrik.
Tidak memiliki komponen mekanis, SSR menggunakan komponen semikonduktor untuk melakukan switching. SSR lebih tahan lama karena tidak memiliki bagian yang bergerak, sehingga cocok untuk aplikasi yang membutuhkan daya tahan lebih tinggi terhadap getaran atau tekanan fisik.
-
In StockOmron G3NA-D210B-UTU DC5-24 BY OMZ Solid State Relays (SALEBRATION)Omron
SKU: OM_G3NA7126G
Model: G3NA-D210B-UTU DC5-24 BY OMZ
Special Price Rp 551.670 Regular Price Rp 679.764 Harga sudah termasuk PPNHarga spesial periode terbatas -
In StockOmron G3NB-220B-1 DC5-24 BY OMZ Solid State RelaysOmron
SKU: OM_G3NB4004H
Model: G3NB-220B-1 DC5-24 BY OMZ
Rp 244.866 Harga sudah termasuk PPN -
In StockOmron G3F-203SN-VD DC5-24 Solid State Relays (SALEBRATION)Omron
SKU: OM_G3F-1047M
Model: G3F-203SN-VD DC5-24
Special Price Rp 347.430 Regular Price Rp 428.238 Harga sudah termasuk PPNHarga spesial periode terbatas -
In StockOmron G3R-ODX02SN-UTU DC5-24 Solid State RelaysOmron
SKU: OM_G3R-1131M
Model: G3R-ODX02SN-UTU DC5-24
Rp 361.194 Harga sudah termasuk PPN -
In StockOmron G3PE-215B DC12-24 BY OMZ Solid State RelaysOmron
SKU: OM_G3PE4001D
Model: G3PE-215B DC12-24 BY OMZ
Rp 987.567 Harga sudah termasuk PPN - In StockOmron G3NA-220B-UTU AC100-240 BY OMZ Solid State Relays
Omron
SKU: OM_G3NA7105D
Model: G3NA-220B-UTU AC100-240 BY OMZ
Rp 463.647 Harga sudah termasuk PPN - In StockOmron G3NA-440B-UTU-2 DC5-24 BY OMZ Solid State Relays
Omron
SKU: OM_G3NA7119D
Model: G3NA-440B-UTU-2 DC5-24 BY OMZ
Rp 1.125.651 Harga sudah termasuk PPN -
In StockOmron G3RZ-201SLN DC24 I/O Terminal Socket (SALEBRATION)Omron
SKU: OM_G3RZ1007B
Model: G3RZ-201SLN DC24
Special Price Rp 358.530 Regular Price Rp 441.891 Harga sudah termasuk PPNHarga spesial periode terbatas - In StockOmron G3NA-220B-UTU DC5-24 BY OMZ Solid State Relays
Omron
SKU: OM_G3NA7022H
Model: G3NA-220B-UTU DC5-24 BY OMZ
Rp 600.510 Harga sudah termasuk PPN -
In StockOmron G3PA-240B-VD DC5-24 BY OMZ Solid State Relays (SALEBRATION)Omron
SKU: OM_G3PA4002D
Model: G3PA-240B-VD DC5-24 BY OMZ
Special Price Rp 1.809.300 Regular Price Rp 2.229.324 Harga sudah termasuk PPNHarga spesial periode terbatas - In StockOmron G3NA-210B-UTU DC5-24 BY OMZ Solid State Relays
Omron
SKU: OM_G3NA7019H
Model: G3NA-210B-UTU DC5-24 BY OMZ
Rp 488.289 Harga sudah termasuk PPN -
In StockOmron G3FD-X03SN-VD DC5-24 Solid State RelaysOmron
SKU: OM_G3FD1015M
Model: G3FD-X03SN-VD DC5-24
Rp 417.249 Harga sudah termasuk PPN -
In StockOmron G3TA-ODX02S-US DC24 Solid State RelaysOmron
SKU: OM_G3TA1016C
Model: G3TA-ODX02S-US DC24
Rp 367.965 Harga sudah termasuk PPN -
In StockOmron G3PE-245B-2 DC12-24 Solid State RelaysOmron
SKU: OM_G3PE2020M
Model: G3PE-245B-2 DC12-24
Rp 4.458.537 Harga sudah termasuk PPN -
In StockOmron G3PE-235B DC12-24 Solid State Relays (SALEBRATION)Omron
SKU: OM_G3PE2003M
Model: G3PE-235B DC12-24
Special Price Rp 1.090.020 Regular Price Rp 1.343.211 Harga sudah termasuk PPNHarga spesial periode terbatas -
In StockOmron G3PA-220B-VD-X DC5-24 BY OMZ Solid State RelaysOmron
SKU: OM_G3PA4007E
Model: G3PA-220B-VD-X DC5-24 BY OMZ
Rp 1.289.820 Harga sudah termasuk PPN - In StockOmron G3PA-210B-VD-X DC5-24 BY OMZ Solid State Relays
Omron
SKU: OM_G3PA4006G
Model: G3PA-210B-VD-X DC5-24 BY OMZ
Rp 1.062.714 Harga sudah termasuk PPN -
In StockOmron G3PE-525B-3N DC12-24 Solid State Relays (SALEBRATION)Omron
SKU: OM_G3PE2046C
Model: G3PE-525B-3N DC12-24
Special Price Rp 3.680.760 Regular Price Rp 4.535.127 Harga sudah termasuk PPNHarga spesial periode terbatas - In StockOmron G3NB-225B-1 DC5-24 BY OMZ Solid State Relays
Omron
SKU: OM_G3NB4005F
Model: G3NB-225B-1 DC5-24 BY OMZ
Rp 376.179 Harga sudah termasuk PPN - In StockOmron G3NB-240B-1 DC5-24 BY OMZ Solid State Relays (SALEBRATION)
Omron
SKU: OM_G3NB4008M
Model: G3NB-240B-1 DC5-24 BY OMZ
Special Price Rp 376.290 Regular Price Rp 463.647 Harga sudah termasuk PPNHarga spesial periode terbatas
Relay ini menggunakan prinsip elektromagnetik, di mana kumparan elektromagnetik menggerakkan kontak saklar ketika arus dialirkan. Ini adalah tipe relay yang paling umum dalam banyak aplikasi elektronik.
-
