Apa Itu MCB? Pengertian, Cara Kerja, Jenis, dan Manfaatnya
MCB atau Miniature Circuit Breaker merupakan elemen penting dalam sistem instalasi listrik yang berperan penting dalam melindungi sirkuit dari kerusakan akibat arus berlebih, seperti korsleting atau kelebihan beban.
Di kantor, MCB juga sangat penting karena beban listrik lebih besar dan sirkuit lebih kompleks. MCB menjaga stabilitas dan keamanan sistem listrik, serta melindungi peralatan kantor dan mengurangi risiko kecelakaan listrik. Baca penjelasan lengkapnya dibawah ini.

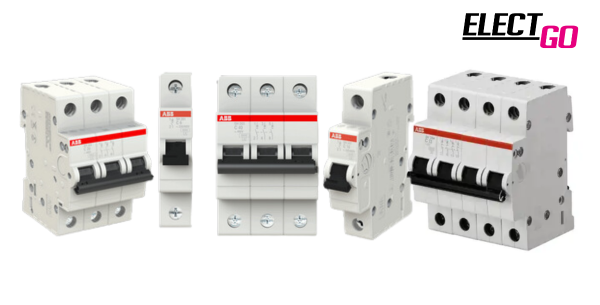

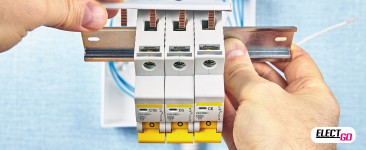

Apa Itu MCB
MCB (Miniature Circuit Breaker) adalah perangkat pengaman listrik yang secara otomatis memutus aliran listrik saat terjadi kelebihan arus atau korsleting. Alat ini berfungsi melindungi instalasi listrik dari kerusakan akibat panas berlebih atau risiko kebakaran karena arus yang tidak normal.
MCB digunakan dalam instalasi listrik rumah dan industri. Berbeda dengan sekering tradisional, MCB lebih aman dan efisien karena dapat di-reset setelah pemutusan (trip) tanpa perlu mengganti komponen seperti sekering.
Baca juga: Keunggulan MCB ABB

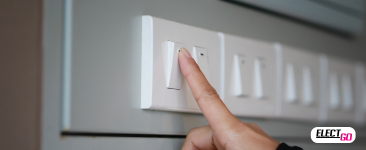

Perbedaan MCB dengan Saklar
Perbedaan antara MCB dan sakelar biasa terletak pada fungsinya. MCB adalah alat pengaman listrik yang secara otomatis memutus aliran listrik saat terjadi kelebihan arus atau korsleting, melindungi instalasi listrik dari potensi bahaya seperti kebakaran atau kerusakan peralatan.
Sebaliknya, sakelar biasa hanya berfungsi untuk menghidupkan atau mematikan aliran listrik secara manual pada satu sirkuit atau perangkat tertentu. Sakelar tidak memiliki kemampuan untuk mendeteksi masalah pada aliran listrik, sehingga tidak dapat memberikan perlindungan yang sama seperti MCB.

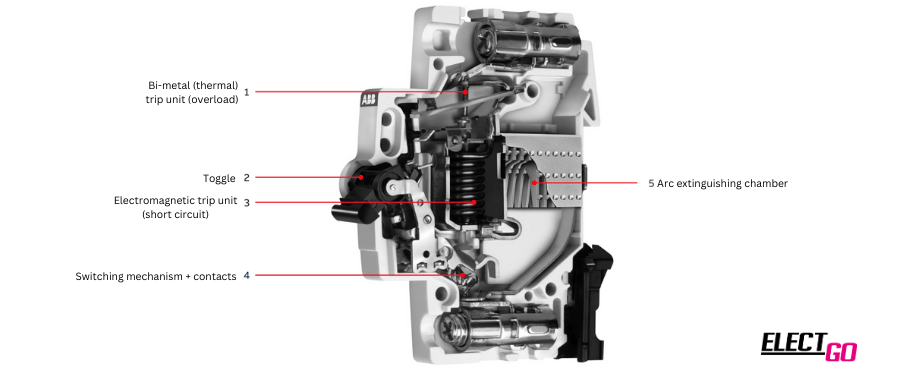

Bagaimana Cara kerja MCB
Miniature Circuit Breaker bekerja dengan mendeteksi arus berlebih menggunakan efek termal dan elektromagnetik. Berikut adalah cara kerjanya:
- Efek Termal:
Strip Bimetal: MCB memiliki strip bimetal yang terdiri dari dua jenis logam dengan tingkat ekspansi termal yang berbeda. Ketika arus berlebih mengalir, strip ini memanas dan melengkung.
Pemutusan Mekanis: Lengkungan strip bimetal ini melepaskan kait mekanis, membuka kontak MCB dan memutus aliran listrik untuk melindungi sirkuit. - Efek Elektromagnetik:
Solenoid: MCB juga dilengkapi dengan solenoid yang menciptakan medan magnet saat terjadi arus pendek.
Pemutusan Cepat: Medan magnet ini menarik plunger yang dengan cepat membuka kontak MCB, memutus aliran listrik untuk mencegah kerusakan lebih lanjut.
Jenis - Jenis MCB
MCB juga memiliki berbagai macam jenis, diantaranya :

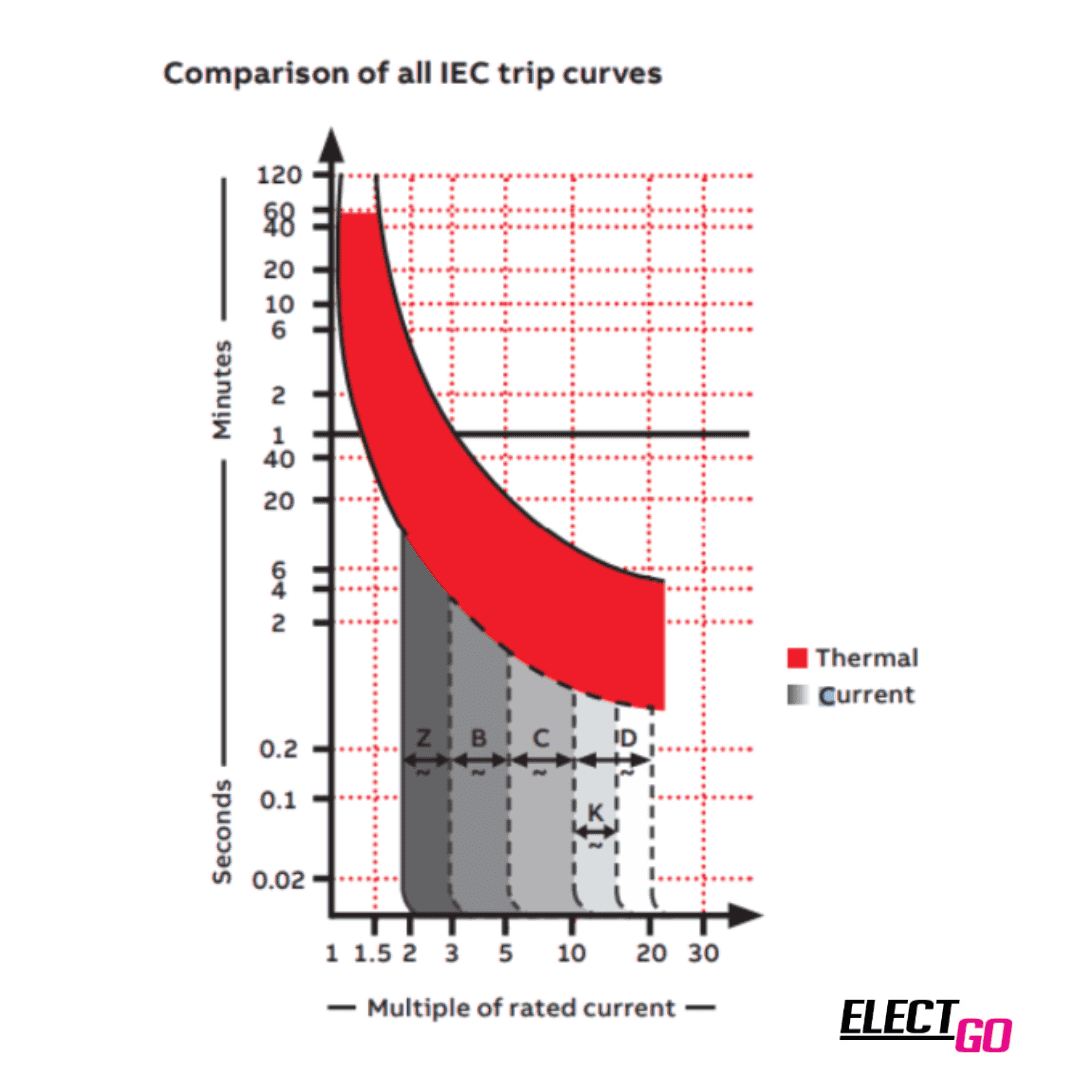

MCB Berdasarkan Karakteristik Pemutusan (Trip Curves):
Trip curves adalah grafik yang menunjukkan hubungan antara arus listrik dan waktu yang diperlukan bagi sebuah perangkat pemutus seperti MCB untuk memutuskan arus. Grafik ini menggambarkan bagaimana MCB bereaksi terhadap berbagai tingkat kelebihan arus dan seberapa cepat pemutusan dilakukan.
- MCB Tipe B: Memutus pada arus 3-5 kali dari arus nominal. Cocok untuk beban resistif seperti lampu pijar.
- MCB Tipe C: Memutus pada arus 5-10 kali dari arus nominal. Digunakan untuk beban induktif sedang seperti lampu neon dan motor kecil.
- MCB Tipe D: Memutus pada arus 10-20 kali dari arus nominal. Ideal untuk beban induktif tinggi seperti motor besar dan mesin las.
- MCB Tipe K: Memutus pada arus 8-12 kali dari arus nominal. Digunakan untuk beban induktif sangat tinggi seperti transformator.
- MCB Tipe Z: Memutus pada arus 2-3 kali dari arus nominal. Sangat sensitif dan cocok untuk melindungi perangkat elektronik yang sensitif.
Pole mengacu pada jumlah kutub yang ada pada MCB dan bagaimana hal ini memengaruhi fungsinya dalam sistem listrik. Berikut adalah jenis-jenis MCB berdasarkan jumlah pole:

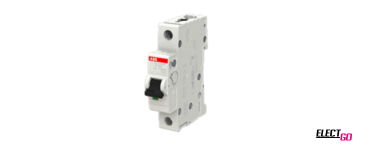

MCB 1 Pole (1P)
Memutuskan satu jalur listrik, biasanya digunakan dalam aplikasi fase tunggal. Cocok untuk perlindungan sirkuit sederhana seperti penerangan dan soket listrik rumah tangga.

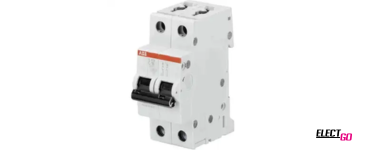

MCB 2 Pole (2P)
Memutuskan dua jalur listrik, satu fase dan satu netral. Digunakan untuk memberikan perlindungan lebih baik terhadap sirkuit yang memerlukan pemutusan kedua jalur secara bersamaan.

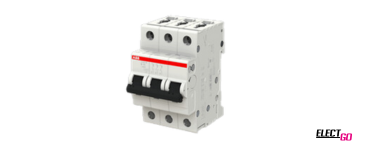

MCB 3 Pole (3P)
Memutuskan tiga jalur listrik, digunakan dalam sistem tiga fase. Ini sangat umum dalam aplikasi industri di mana peralatan besar memerlukan lebih dari satu fase untuk beroperasi.

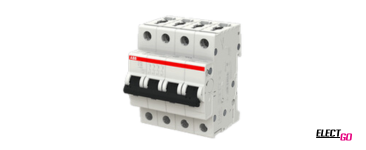

MCB 4 Pole (4P)
Memutuskan tiga fase dan satu netral. Ini digunakan dalam sistem tiga fase yang juga membutuhkan pemutusan jalur netral untuk perlindungan yang lebih komprehensif.

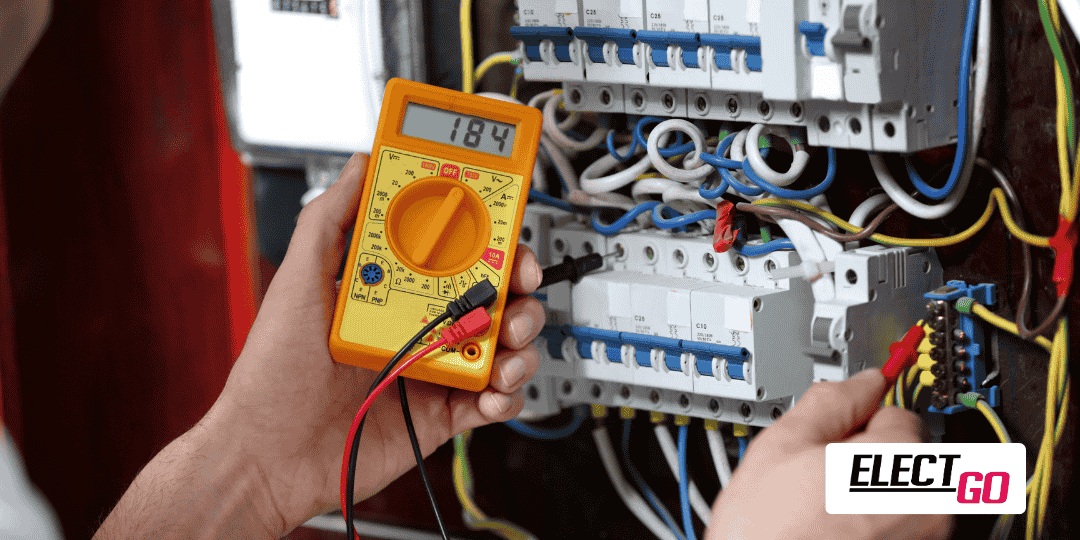

MCB berdasarkan tegangan (voltase) merujuk pada tegangan listrik maksimum yang bisa dilindungi oleh MCB. MCB dirancang untuk bekerja pada rentang tegangan tertentu, dan memilih MCB yang sesuai dengan tegangan sistem sangat penting untuk mencegah kerusakan atau kegagalan perlindungan.
- MCB Tegangan Rendah: Digunakan untuk aplikasi rumah tangga dan komersial dengan tegangan rendah (biasanya hingga 240V).
- MCB Tegangan Menengah: Digunakan untuk aplikasi industri dengan tegangan menengah (biasanya hingga 690V).
- MCB Tegangan Tinggi: Digunakan untuk aplikasi khusus dengan tegangan tinggi (lebih dari 1000V).
Berdasarkan Kapasitas Pemutusan (Breaking Capacity):
- MCB Kapasitas Pemutusan Standar: Biasanya digunakan untuk aplikasi rumah tangga dan komersial ringan.
- MCB Kapasitas Pemutusan Tinggi: Digunakan untuk aplikasi industri dengan arus gangguan yang lebih tinggi.
- MCB Kapasitas Pemutusan Sangat Tinggi: Digunakan untuk aplikasi khusus dengan arus gangguan yang sangat tinggi.
Manfaat Penggunaan MCB
Memperpanjang Umur Peralatan
Dengan memutus sirkuit sebelum terjadi kerusakan serius, MCB membantu memperpanjang masa pakai peralatan listrik yang terhubung.
Keamanan Lebih Tinggi
MCB secara otomatis memutus aliran listrik saat terjadi kondisi abnormal, mencegah kerusakan peralatan listrik dan mengurangi risiko kebakaran.
Mudah Digunakan
Tidak seperti sekering yang perlu diganti setelah putus, MCB bisa di-reset setelah trip, membuatnya lebih praktis dan ekonomis.
Presisi Tinggi
MCB mampu mendeteksi arus abnormal dengan lebih akurat, mengurangi risiko kerusakan pada perangkat listrik yang sensitif.
Respons Cepat
MCB bereaksi sangat cepat untuk memutus aliran listrik ketika terdeteksi arus berlebih atau korsleting, memberikan perlindungan yang lebih efektif.
